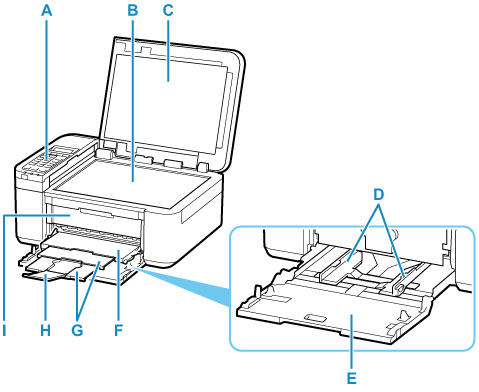

Pohled zepředu

A: Ovládací panel

Umožňuje změnit nastavení tiskárny a ovládat ji.

B: Deska skeneru
Sem vložte originál.
C: Kryt dokumentu
Po jeho otevření můžete položit originál na skleněnou desku skeneru.
D: Vodítka papíru
Posuňte vodítka tak, aby byla zarovnaná s oběma okraji papíru.
E: Kazeta

Sem vložte papír. Najednou lze vložit i dva a více listů stejného typu a velikosti, přístroj je bude zavádět po jednom.

F: Výstupní zásobník na papír
Zde jsou vysouvány výtisky.
G: Podpěra pro výstup papíru
Po vytažení slouží jako opěrka vysunutého papíru.
H: Nástavec výstupního zásobníku
Po vytažení slouží jako opěrka vysunutého papíru.
I: Kryt výstupu papíru
Po otevření tohoto krytu je možné vyměnit kazetu FINE nebo vyjmout z tiskárny uvíznutý papír.

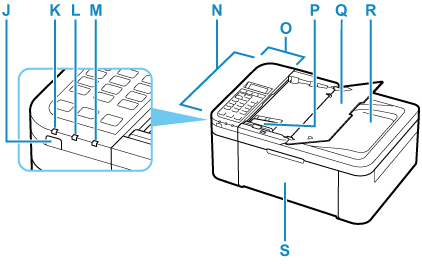

J: Tlačítko ZAPNOUT (ON)

Zapne nebo vypne napájení. Před zapnutím napájení zkontrolujte, zda je kryt dokumentu zavřený.

K: Kontrolka ZAPNOUT (ON)
Po zapnutí tiskárny nejprve bliká a pak svítí.
L: Kontrolka Paměť FAXŮ (FAX Memory)
Svítí, jsou-li v paměti tiskárny uloženy přijaté nebo neodeslané dokumenty.
M: Kontrolka Alarm
Pokud dojde k chybě, svítí nebo bliká.
N: ADF (automatický podavač dokumentů)

Sem vložte dokument. Dokumenty vložené do zásobníku na dokumenty jsou skenovány automaticky po jednotlivých listech.

O: Kryt podavače dokumentů
Tento kryt otevřete při odstraňování uvíznutých dokumentů.
P: Vodítko dokumentu
Nastavte toto vodítko tak, aby odpovídalo šířce dokumentu v podavači ADF.
Q: Zásobník na dokumenty
Po otevření tohoto zásobníku můžete vložit dokument do ADF. Vložit můžete dva nebo více listů dokumentu stejného formátu a tloušťky. Dokument vložte tak, aby strana, kterou chcete skenovat, směřovala nahoru.
R: Výstupní otvor pro dokumenty
Do tohoto otvoru jsou dopraveny dokumenty skenované z ADF.
S: Přední kryt
Po otevření je možné vložit papír do kazety.
